Tesla-Trafo zu verkaufen
(Leistungsaufnahme 8kVA)
Aufgrund von Zeit und Platzproblemen verkaufe ich nun meinen,
in aufwendiger Handarbeit aufgebauten, Teslatrafo.

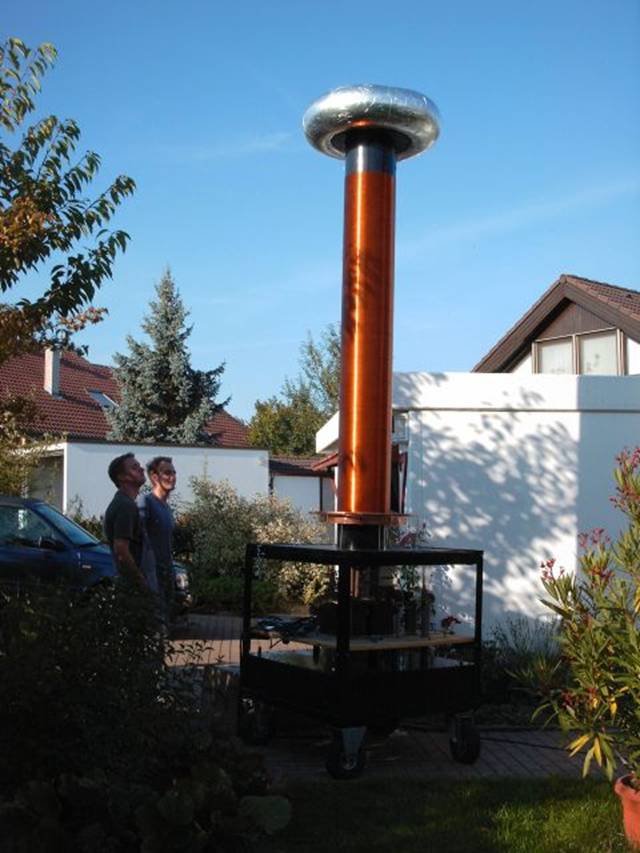

Anhand dieses ersten Bildes können Sie bereits die Ausmaße des Teslatrafos
erkennen. Die Grundfläche beträgt 1m x 1m. und die Höhe ca. 3,8m.
Getragen wird der Teslatrafo von 4 luftbereiften Schwerlastrollen (2 davon lenkbar),
direkt darüber befindet sich der Kondensator (65kV, 20 nF), dann folgen die
2 Spannungswandler(100V / 20000V) und die Rotationsfunkenstrecke. Abschließend
folgt die Grundplatte für die Primärspule
(Kippbar, um die Sekundärspule einfacher montieren zu können)

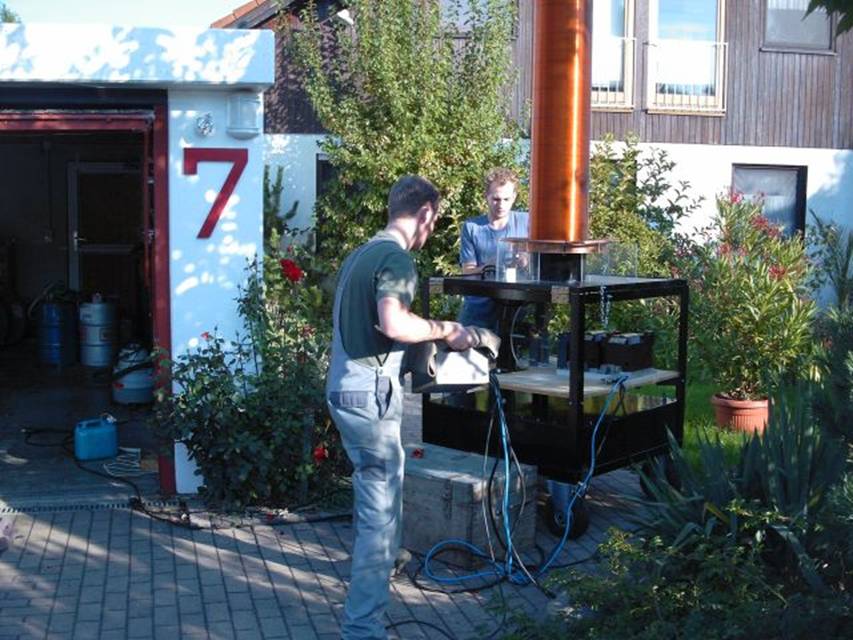

Montage ist zu zweit leicht zu erledigen – rechts sehen Sie die 2 Spannungswandler

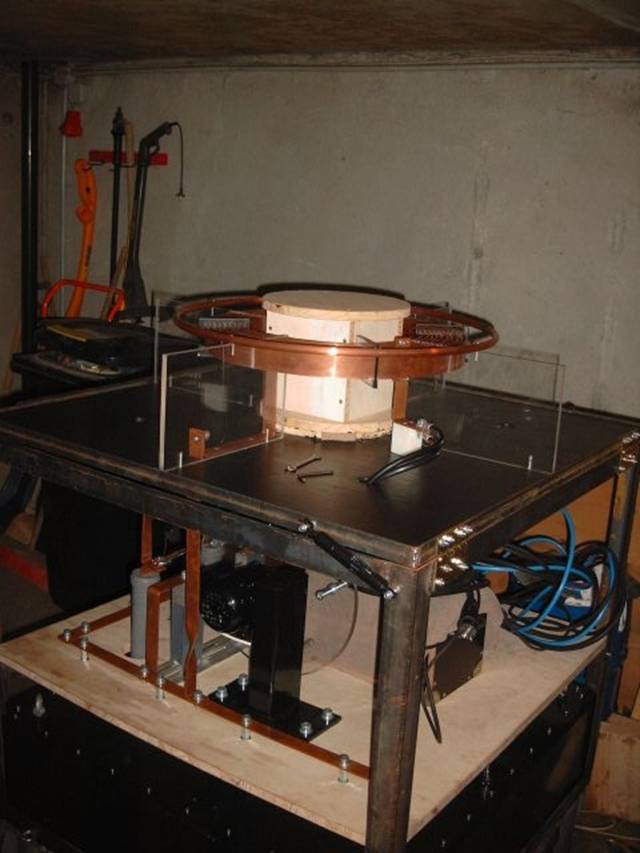

Hier ist die Primärspule sehr gut zu erkennen:
- 10 Windungen, verstellbar abgreifbar
- Spule besteht aus 3 gegeneinander isolierten Lagen (wegen Skineffekt)
- Der äußere, geerdete Ring verhindert Blitzeinschläge in die Spule
Darunter befindet sich die asynchrone Rotationsfunkenstrecke
(schwarzer Motor an schwarzer Halterung). Angetrieben wird eine
Plexiglasscheibe von 30cm Durchmesser und 10mm Stärke.

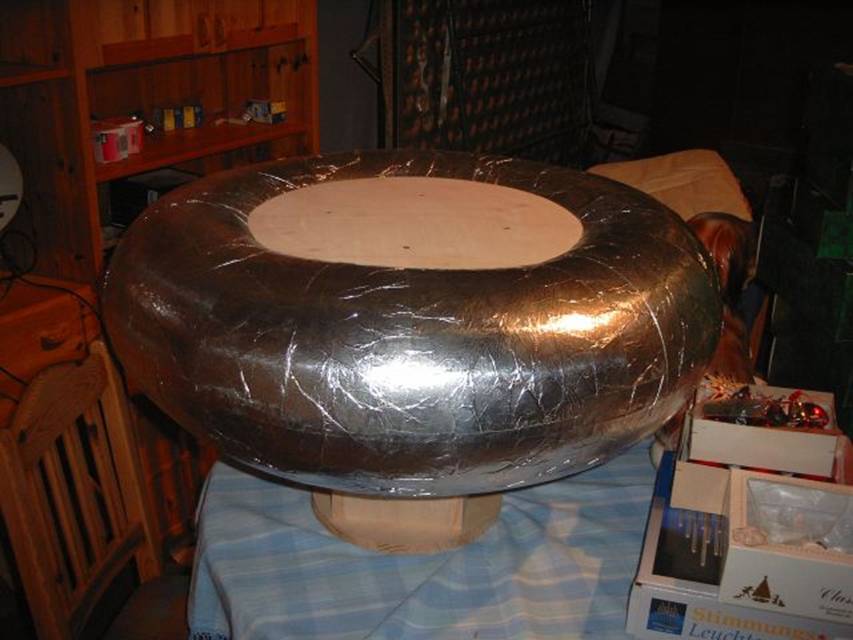

Großer Toroid mit ca. 85cm Durchmesser

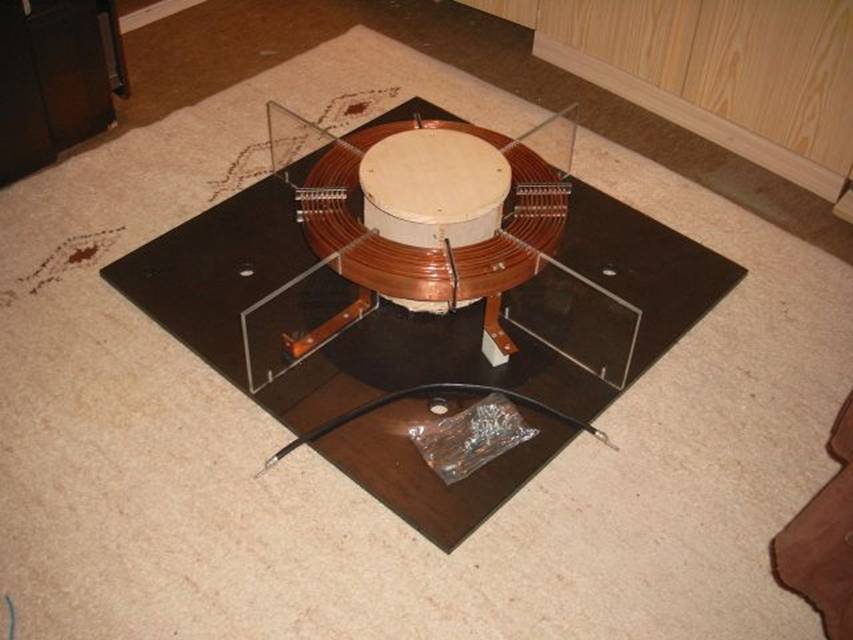

Die Primärspule:
- sehr massiv
- variabel abgreifbar
- 3-lagig (Vermeidung von Skineffekten)

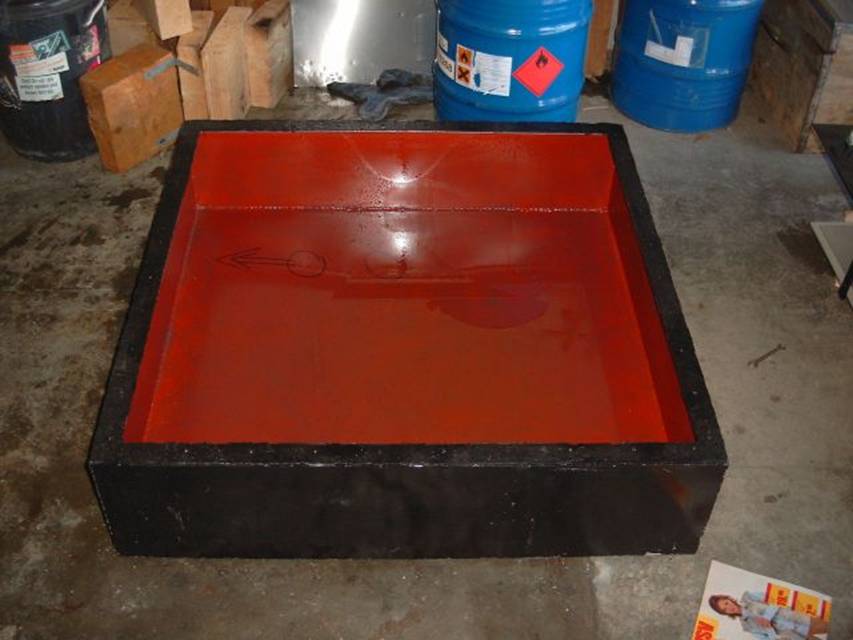

Der Tank (Gehäuse) für den ölgefüllten
Kondensator:
- Wandung aus dickem Stahlblech
- oben zusätzlich durch Winkelstahl verstärkt
- schwarze Dichtung aus Silikon
- Fassungsvermögen 250l Trafoöl
- geprüftes Trafoöl wird mitverkauft

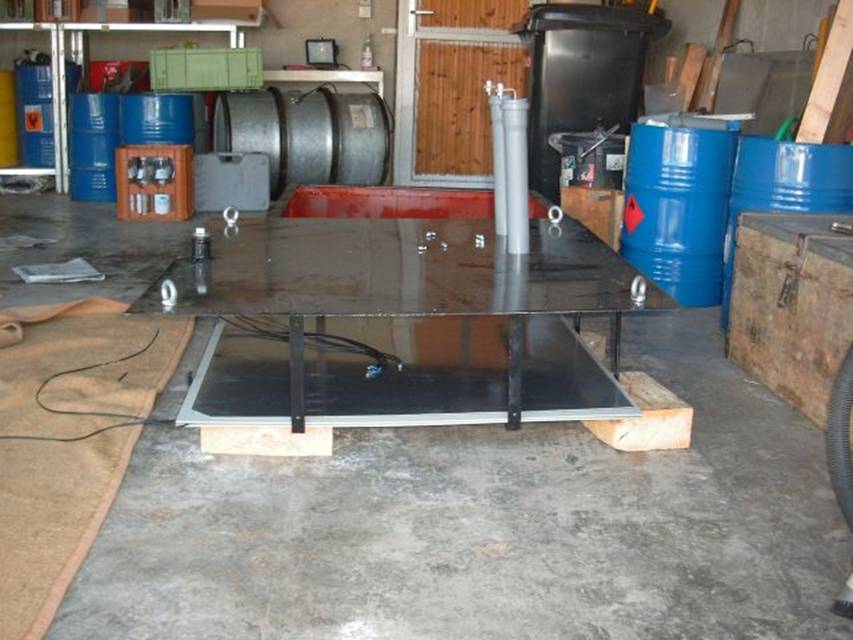

Oberteil des Kondensators:
- Durchführungen aus PP.
- Leicht montierbar durch 4 Ösen
- 10 Lagen Polypropylen / Aluminium
- Spannungsfestigkeit 65 kV
- Kapazität 20nF

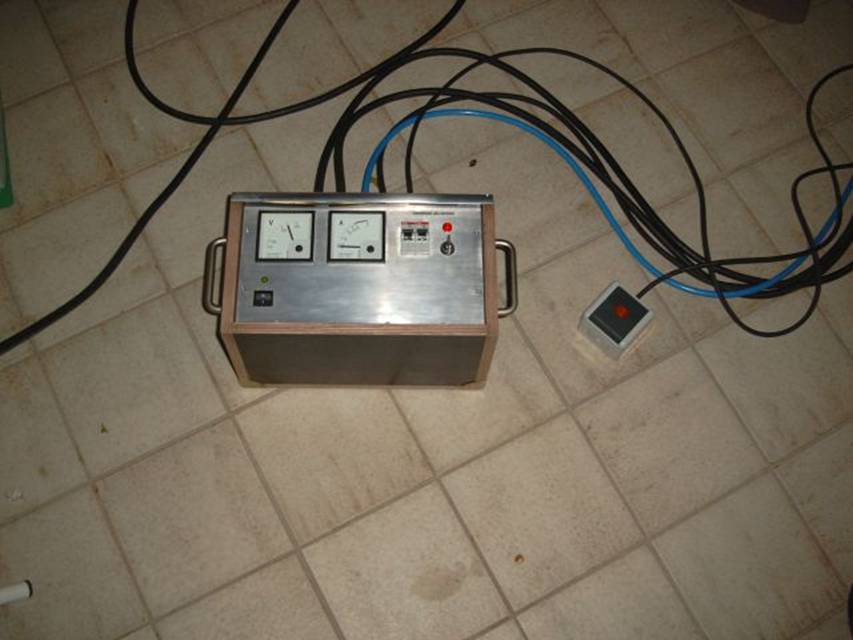

Bedienterminal:
- sehr robust durch Multiplexplattengehäuse
- Spannung- und Stromanzeige
- Sicherheitsschlüsselschalter
- Beleuchtet durch 2 Leuchtstofflampen
- doppelt abgesichert
- doppelte Abschaltung durch 2 Leistungsschütze
- - sehr robust durch Multiplexplattengehäuse
So in etwa könnte der Teslatrafo in Aktion aussehen.
Leider habe ich momentan keine Zeit und keinen Platz
um das Projekt fertig zu stellen – deshalb wird der
Teslatrafo nun verkauft. Folgende Bauteile sind
inbegriffen:
- Toroid (85 cm / 30cm)
- Sekundärspule (1,80m lang, ca. 1200 Wdg)
- Primärspule
- 2 Spannungswandler (100V / 20000V)
- Rotationsfunkenstrecke
- Kondensator (65kV, 20nF)
- Stahlgestell mit 4 Schwerlastrollen
- 300l geprüftes Isolieröl (42kV / 2,5mm)
- Beleuchtetes Bedienpanel
Der Primärkreis wurde bereits getestet und ist durchschlagsfest bis über 60kV. Am Toroid bildeten sich nur kleine Funken -> vermutlich wirkt das Stahlgestell als Kurzschlusswicklung.
Verkaufspreis: 700€ VB
